- JDF5420GXFPM240/Z6型泡沫消防車技術規格書

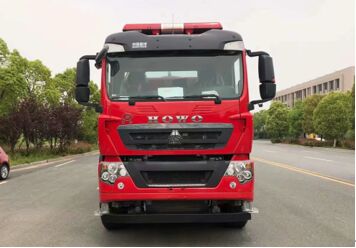

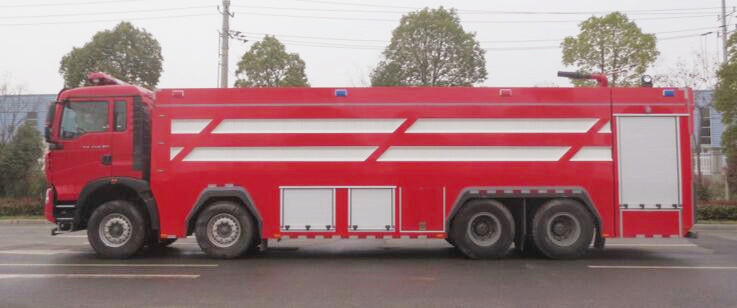

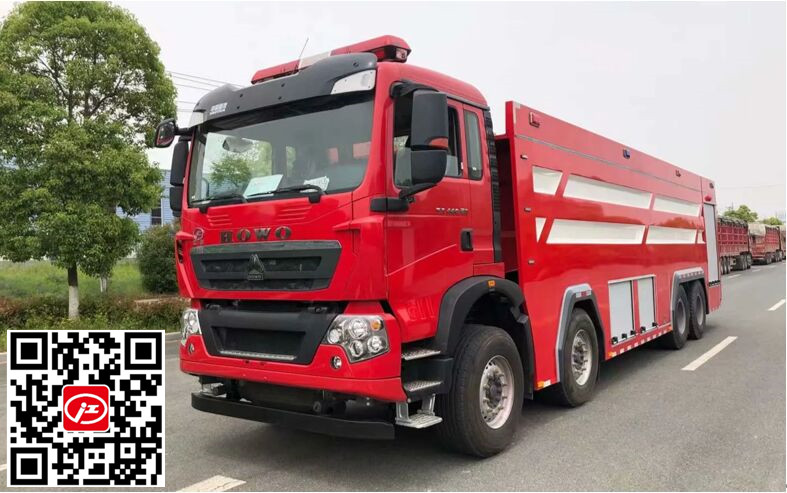

JDF5420GXFPM240/Z6型泡沫消防車采用重汽豪沃ZZ5447TXFV466MF1底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為原裝單排,可乘坐2人,該車為外露罐結構,中部為罐體,后部為泵房。載液罐體為優質碳鋼,內部噴涂環氧底漆及環氧瀝青漆,與底盤采用彈性連接,載水量21260kg,泡沫液量2990kg(PM240),裝備了上海茸申消防設備有限公司生產CB10/80-1RS型常壓消防泵,額定流量80L/S,車頂安裝成都威斯特消防機械有限公司生產的PL8/64型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所,撲救大型油類火災和一般物質火災。
整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求;整車通過國家消防裝備質量監督檢驗中心檢測(報告編號:)并已列入工信部汽車新產品公告,CCCF正在申報中。
整車主要參數:

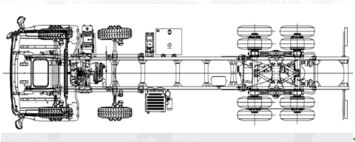

底盤主要參數
外形尺寸(mm)
11870x2540x3550
最大總質量(kg)
42000kg
載液量
載水21260kg,泡沫2990kg
最高車速
95km/h
消防泵額定流量
80L/s 1.0MPa
消防炮額定流量
64L/s 1.0MPa
消防炮射程
泡沫≥70m 水≥75m
比功率
327/42=7.8
接近角/離去角
17°/11°

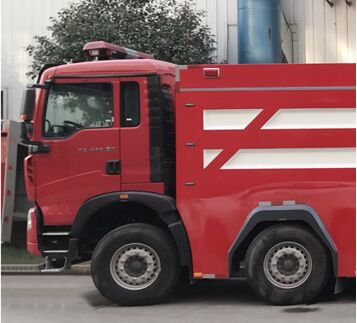

乘員室
底盤型號
ZZ5447TXFV466MF1
制造商
中國重汽集團濟南卡車股份有限公司
發動機的功率
327kw
發動機排量
10518ml
發動機排放標準
GB17691-2018國Ⅵ
驅動形式
8x4
軸距
1950+4600+1400mm
最大允許總重
44000kg
最小轉彎半徑
≤19m
變速箱
手動

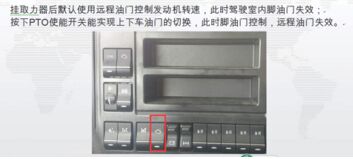

取力器
原廠
原車儀表板處設置消防操作儀表板及警燈控制盒,加裝
1、警報器;
2、取力器控制開關及指示燈;
上裝機構及性能參數:
機構
平頭、兩門,原廠單排
司乘人數
2人
方向盤位置
左置
設備
器材箱和泵室:
總體布置
整車由消防員乘員室和車身兩大部分組成,車身布置采用二分體式結構,中部為罐體,后部為水泵房,罐體為平行六面體廂式容罐。
水罐:

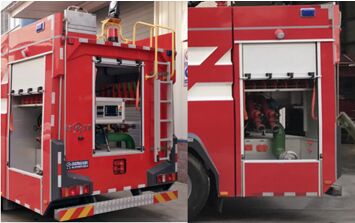

器材箱
器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門,可放置小型工具

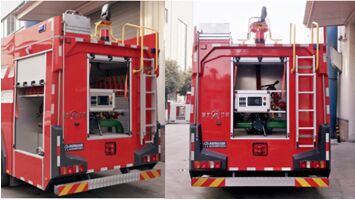

泵房
泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材
保溫位置:安裝燃油加熱器(根據客戶需求選裝)
爬梯及上車拉手
爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過350mm,上車拉手采用表面帶凹槽防滑圓鋼管,表面噴塑處理。

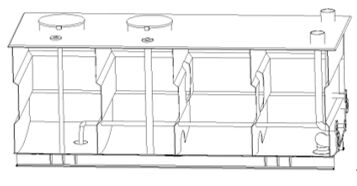

泡沫罐:
容量
21260kg(PM240)
材質
優質碳鋼(厚度底板5mm,側板4mm,頂板3mm)

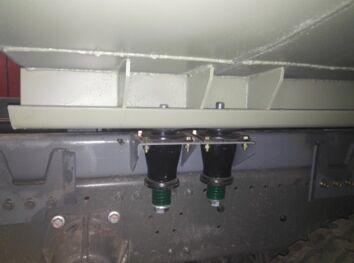

罐體固定
與底盤車架彈性連接

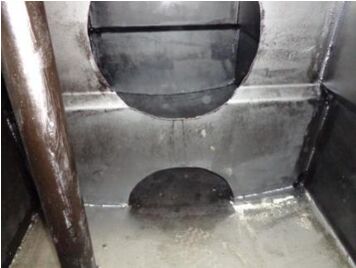

罐體設置
人孔:設DN460人孔1個,帶有快速鎖定/開啟裝置
溢流口:設DN40溢流口1個
放余水口:設1個DN25水罐放余水口配球閥
注水口:在水罐左右兩側各接1只DN65接口
進出水口:設1個水罐到水泵進水管DN150閥門手動控制(可選裝氣動),設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動)
水系統-消防泵:
容量
2990kg(PM240)
材質
優質碳鋼(厚度底板5mm,側板4mm,頂板3mm)
罐體固定
與底盤車架彈性連接
罐體設置
人孔:設DN460人孔1個,帶有快速鎖定/開啟、自動泄壓裝置
溢流口:設DN40溢流口1個
放余液口:設1個DN25放余液口配球閥
出泡沫口:設1個DN40泡沫罐到泵出泡沫管
管路系統:

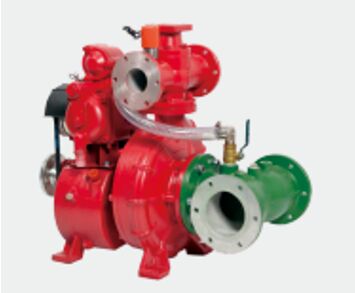

消防泵型號
CB10/80-1RS型常壓車用消防泵
形式
低壓離心式
額定流量
80L/s @1.0MPa
出口額定壓力
1.0MPa
最大吸深
7m
引水裝置
自帶滑片泵
引水時間
最大吸深時≤50s
滅火裝置-消防炮:
管道材質
優質無縫碳鋼管
吸水管路
泵房左右兩側設1個DN150吸水口
注水管路
水罐左右兩側各設一個DN65注水口,泵房內設置1個DN65水泵向罐內注水管路
出水管路
泵房左右兩側各設1個DN65及1個DN80出水口,帶截止閥和捫蓋
冷卻水管路
配有冷卻取力器的冷卻水管路及控制閥
消防控制系統:

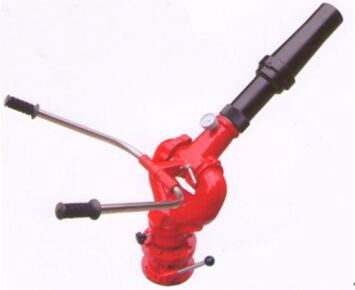

消防炮型號
PL8/64
制造商
成都威斯特消防機械有限公司
回轉角度
360°水平回轉
最大仰/俯角
俯角≤-15°,仰角≥+45°
流量
48L/S
射程
泡沫≥70m 水≥75m
控制面板主要包括駕駛室控制和泵室控制兩部分
電器設備:
駕駛室內控制
水泵脫掛檔、警燈警報、照明及信號裝置控制等

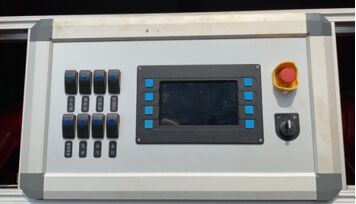

泵房內控制
上裝總電源開關、參數顯示、狀態顯示
消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等
表面處理:
附加電 器
設獨立電路
輔助照明
頻閃燈
車身兩側安裝紅、藍兩色頻閃燈

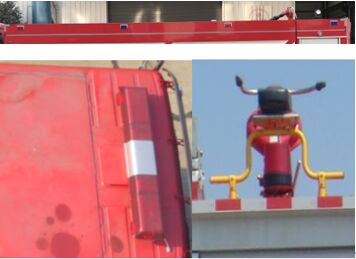

警示裝置
長排全紅警燈,安裝在駕駛室頂部
警報器,其控制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
隨車消防器材-布置:
面漆
優質國產漆
顏色
車體外表面主色為RO3消防紅
器材配備:
1
按照消防實戰需要,根據消防操作程序,就近取放。
2
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
3
標示醒目,多人操作,互不干涉。
序號
名稱
型號
數量
規格
備注
1
吸水管
150x4米
2
根
螺紋式
2
濾水器
FLF150
1
件
螺紋式
3
分水器
FII80/65×3-1.6
1
件
內扣式
4
集水器
JII150/65×2-1.0
1
件
內扣式
5
水帶
16-65-20
6
盤
低壓;內扣式
6
水帶
16-80-20
6
盤
低壓;內扣式
7
異徑接口
KJ65/90
2
件
內扣式
8
水帶包布
DT-SB
4
件
9
水帶掛鉤
4
件
10
地上消防栓扳手
QT-DS1;長400
1
件
11
地下消防栓扳手
長860
1
件
12
吸水管扳手
FS100
2
件
13
直流開關水槍
QZ6G3.5/7.5;65
1
支
低壓;內扣式
14
直流開花水槍
QZ6G3.5/7.5;65
1
支
低壓;內扣式
15
泡沫槍
PQ4/0.7Z6
1
支
16
泡沫外吸液管
40*2700
1
件
17
消防桶
1
具
18
滅火器
3kg
1
個
19
消防腰斧
長390 ;GF-285
1
件
20
橡皮錘
1
件
21
可充電式手提照明燈
1
件
