- JDF5073GXFPM20/E6型泡沫消防車配置簡介
- 湖北江南專用特種汽車有限公司提供:

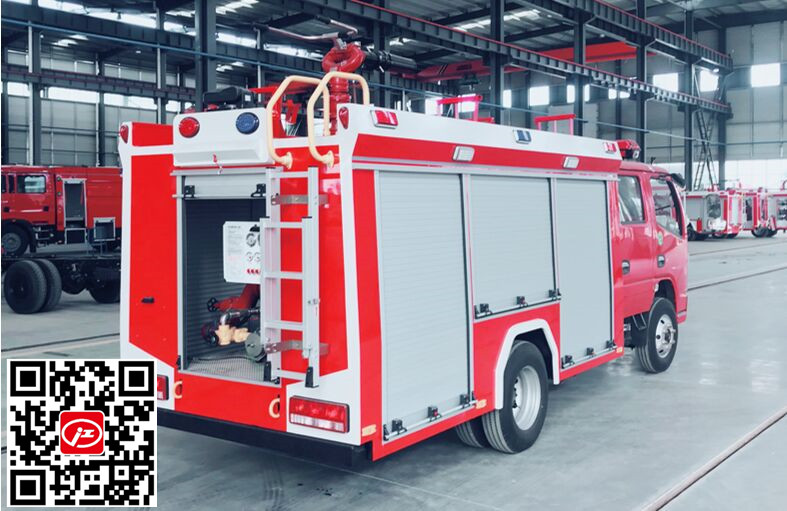

JDF5073GXFPM20/E6型泡沫消防車采用東風原廠多利卡系列EQ1075DJ3CDF二類底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為雙排,可乘坐2+3人,該車為內藏罐結構,車身前部為器材箱,中部為水罐,后部為泵房。載液罐體為優質碳鋼,與底盤采用彈性連接,載水2500kg,裝備了上海茸申消防設備有限公司生產CB10/30型低壓消防泵,額定流量30L/S,車頂安裝成都威斯特消防機械有限公司生產的PL24W(PM20)型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所,撲救中小型油脂化工類火災及一般性物質火災。
整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018第六階段限值的規定要求(國Ⅵ標準);整車通過國家消防裝備質量監督檢驗中心檢,已獲得應急管理部下發的CCCF強制性產品認證。
2、乘員室
采用平頭四開門(原廠雙排座結構),2+3座,方向盤為左置,原車儀表板處設置消防操作儀表板及警燈控制盒,加裝警報器、取力器控制開關及指示燈、附加電源開關。
3、上裝結構
①整車 整車由消防員乘員室和車身兩大部分組成,車身布置采用內藏罐式結構,左右兩側為器材箱,中部為水罐,器材箱后部為泵房。所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕,所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割,保證零件精度。
②主框架 主框架結構采用優質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑,可行走。

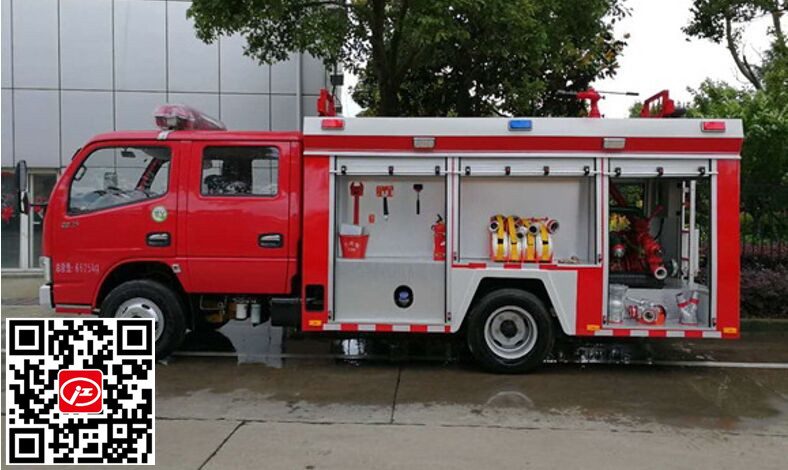

③器材箱 器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內根據需求設儲物盒。
④泵房 泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材。
⑤爬梯及上車拉手 后爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過450mm,上車拉手采用表面帶凹槽防滑圓鋼管,表面噴塑處理。
⑥水罐 優質碳鋼,厚度為3mm,總容量2500L。內藏式罐體,內設縱、橫防浪板,中間開有人孔,封頭、側板、隔板均有增加強度的梯形折筋,頂板采用角鐵加強,水罐能承受0.1 MPa 的靜水壓力,經0.1 MPa 靜水壓強度試驗,罐體兩側面不出現明顯殘余變形,整體防銹蝕處理。與底盤車架彈性連接。人孔:設直徑460mm人孔1個,帶有快速鎖定/開啟裝置。溢流口:設DN65溢流口1個。放余水口:設1個DN40水罐放余水口,配球閥。注水口:在水罐左右兩側各接1只DN65接口,進出水口:設1個水罐到水泵進水管,DN100閥門,手動控制,設1個水泵至水罐充水管,DN65閥門,手動控制。
⑦水泵、水炮及管路
采用低壓離心式CB10/30型低壓車用消防泵,額定流量20L/s @1.0MPa,出口壓力1.0MPa,最大吸水深度7M,活塞式真空泵,最大吸水時間≤50s。
采用PS30W消防炮,俯角≤-15°,仰角≥+60°,流量30L/S,射程≥50m
