- JDF5340GXFPM180/Z6型泡沫消防車技術規格書

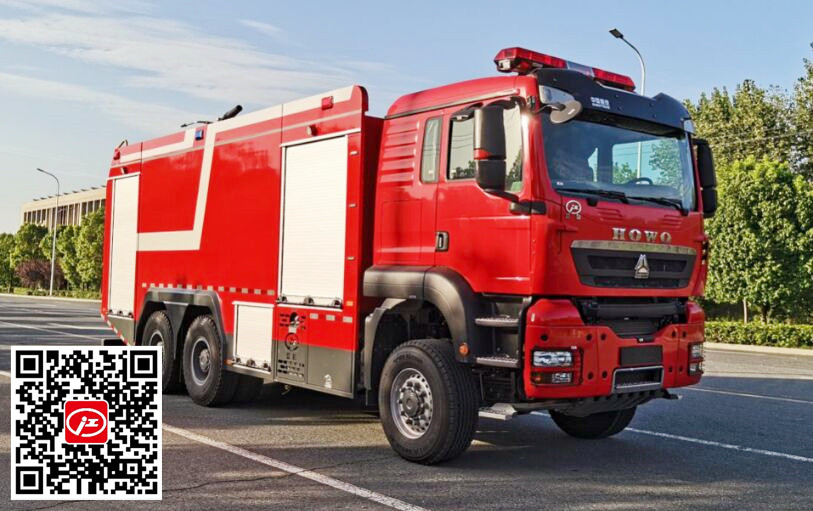

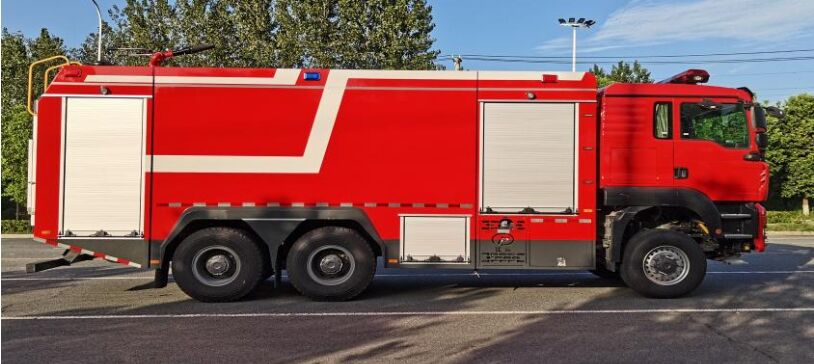

JDF5340GXFPM180/Z6型泡沫消防車采用重汽豪沃ZZ5357V455GF1底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝單排，可乘坐2人,該車為外露罐結構，車身前部為器材箱,中部為罐體，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水量15250kg，泡沫液量2300kg，裝備了上海茸申消防設備有限公司生產CB20·10/20·40-RS型中低壓消防泵，額定流量40L/S，車頂安裝成都威斯特消防機械有限公司生產的PL8/32型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。
|
外形尺寸（mm） |
9340x2550x4000 |
|
最大總質量（kg） |
33900kg |
|
載液量 |
載水15250kg，泡沫2300kg |
|
最高車速 |
100km/h |
|
消防泵額定流量 |
40L/s 1.0MPa；20L/s 2.0MPa |
|
消防炮額定流量 |
泡沫車：32L/s 1.0MPa |
|
消防炮射程 |
泡沫≥48m 水≥60m |
|
比功率 |
341/33.9=10 |
|
接近角/離去角 |
27°/12° |
|
底盤型號 |
ZZ5357V455GF1 |
|
|
制造商 |
中國重汽集團濟南卡車股份有限公司 |
|
|
發動機的功率 |
327kw |
|
|
發動機排量 |
10518ml |
|
|
發動機排放標準 |
GB17691-2018國Ⅵ |
|
|
驅動形式 |
6x4 |
|
|
軸距 |
4200+1400mm |
|
|
最大允許總重 |
35000kg |
|
|
最小轉彎半徑 |
≤21m |
|
|
變速箱 |
手動 |
|
|
取力器 |
原廠 |
|
機構 |
平頭、雙門、原廠單排座駕駛室 |
|
|
司乘人數 |
2人 |
|
|
方向盤位置 |
左置 |
|
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 附加電源開關； |
|
總體布置 |
整車由消防員乘員室和車身兩大部分組成，車身布置采用二分體式結構，中部為罐體，后部為水泵房，罐體為平行六面體廂式容罐。 |
|
|
|
|
器材箱 |
器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具 |
|
|
泵房 |
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材 |
|
|
保溫位置：安裝燃油加熱器（根據客戶需求選裝） |
||
|
爬梯及上車拉手 |
爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |
|
容量 |
15250kg（PM180） |
|
|
材質 |
優質碳鋼（厚度底板5mm，側板4mm，頂板3mm） |
|
|
罐體固定 |
與底盤車架彈性連接 |
|
|
罐體設置 |
人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 |
|
|
溢流口：設DN40溢流口1個 |
||
|
放余水口：設1個DN25水罐放余水口配球閥 |
||
|
注水口：在水罐左右兩側各接1只DN65接口 |
||
|
進出水口：設1個水罐到水泵進水管DN150閥門手動控制(可選裝氣動），設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動） |
|
容量 |
2300kg（PM180） |
|
|
材質 |
優質碳鋼（厚度底板5mm，側板4mm，頂板3mm） |
|
|
罐體固定 |
與底盤車架彈性連接 |
|
|
罐體設置 |
人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置 |
|
|
溢流口：設DN40溢流口1個 |
||
|
放余液口：設1個DN25放余液口配球閥 |
||
|
出泡沫口：設1個DN40泡沫罐到泵出泡沫管 |
|
消防泵型號 |
CB20.10/20.40型中低壓消防泵 |
|
|
形式 |
低壓離心式 |
|
|
額定流量 |
40L/s @1.0MPa；20L/s @2.0MPa |
|
|
出口額定壓力 |
1.0MPa |
|
|
最大吸深 |
7m |
|
|
引水裝置 |
自帶滑片泵 |
|
|
引水時間 |
最大吸深時≤50s |
|
管道材質 |
優質無縫碳鋼管 |
|
|
吸水管路 |
泵房左右兩側設1個DN150吸水口 |
|
|
注水管路 |
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 |
|
| 出水管路 |
泵房左右兩側各設1個DN65及1個DN80出水口，帶截止閥和捫蓋 |
|
| 冷卻水管路 |
配有冷卻取力器的冷卻水管路及控制閥 |
|
消防炮型號 |
PL8/32 |
|
|
制造商 |
成都威斯特消防機械有限公司 |
|
|
回轉角度 |
360°水平回轉 |
|
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
|
流量 |
32L/S |
|
|
射程 |
泡沫≥48m 水≥60m |
|
控制面板主要包括駕駛室控制和泵室控制兩部分 |
|
|
|
駕駛室內控制 |
水泵脫掛檔、警燈警報、照明及信號裝置控制等 |
|
|
泵房內控制 |
上裝總電源開關、參數顯示、狀態顯示 |
|
|
附加電器 |
設獨立電路 |
|
|
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明 、指示燈等 |
|
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
|
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部 |
|
|
警報器，其控制盒在駕駛員前下方 |
||
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
|
面漆 |
優質國產漆 |
|
顏色 |
車體外表面主色為RO3消防紅 |
|
1 |
按照消防實戰需要，根據消防操作程序，就近取放。 |
|
2 |
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
|
3 |
標示醒目，多人操作，互不干涉。 |
|
序號 |
名稱 |
型號 |
數量 |
規格 |
備注 |
|
1 |
吸水管 |
150x4米 |
2 |
根 |
螺紋式 |
|
2 |
濾水器 |
FLF150 |
1 |
件 |
螺紋式 |
|
3 |
分水器 |
FII80/65×3-1.6 |
1 |
件 |
內扣式 |
|
4 |
集水器 |
JII150/65×2-1.0 |
1 |
件 |
內扣式 |
|
5 |
水帶 |
16-65-20 |
6 |
盤 |
低壓；內扣式 |
|
6 |
水帶 |
16-80-20 |
6 |
盤 |
低壓；內扣式 |
|
7 |
異徑接口 |
KJ65/90 |
2 |
件 |
內扣式 |
|
8 |
水帶包布 |
DT-SB |
4 |
件 |
|
|
9 |
水帶掛鉤 |
|
4 |
件 |
|
|
10 |
地上消防栓扳手 |
QT-DS1；長400 |
1 |
件 |
|
|
11 |
地下消防栓扳手 |
長860 |
1 |
件 |
|
|
12 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
13 |
直流開關水槍 |
QZ6G3.5/7.5；65 |
1 |
支 |
低壓；內扣式 |
|
14 |
直流開花水槍 |
QZ6G3.5/7.5；65 |
1 |
支 |
低壓；內扣式 |
|
15 |
泡沫槍 |
PQ4/0.7Z6 |
1 |
支 |
|
|
16 |
泡沫外吸液管 |
40*2700 |
1 |
件 |
|
|
17 |
消防桶 |
|
1 |
具 |
|
|
18 |
滅火器 |
3kg |
1 |
個 |
|
|
19 |
消防腰斧 |
長390 ；GF-285 |
1 |
件 |
|
|
20 |
橡皮錘 |
|
1 |
件 |
|
|
21 |
可充電式手提照明燈 |
|
1 |
件 |
|
