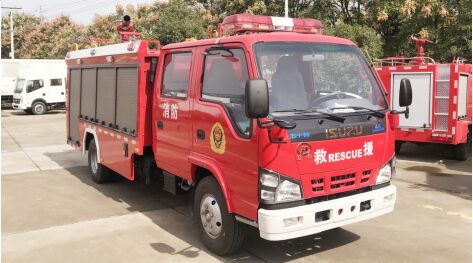

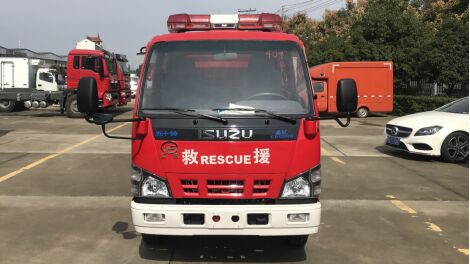

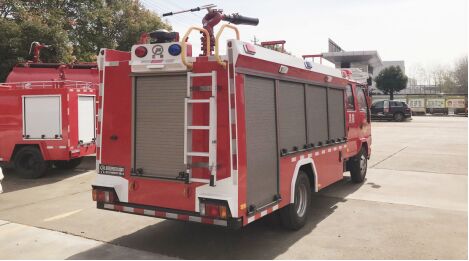

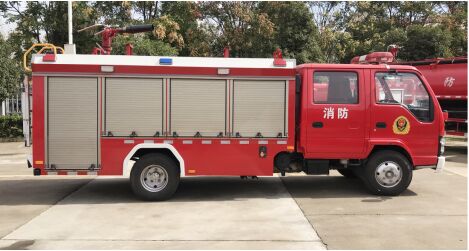

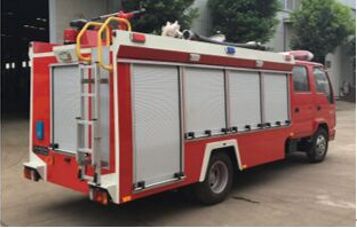

江特牌JDF5070GXFPM20/Q6型泡沫消防車
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】
| 慶鈴2噸泡沫消防車（國六標準-免征車型） | |||
| 產品名稱： | JDF5070GXFPM20/Q6型泡沫消防車 | 外形尺寸(mm)： | 6805×1960×2950 |
| 底盤型號： | QL1070BUHWY | 罐體容量寸(L)： | 2000+1000 |
| 總 質 量(kg)： |
6750 |
接近/離去角(°)： |
24/14 |
| 額定質量(kg)： |
1850 |
前懸/后懸(mm)： | 1015/1975 |
| 整備質量(kg)： |
4525 |
最高車速(km/h)： |
95 |
| 排放標準： | GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | QL1070BUHWY | 燃料種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距(mm)： |
1504 |
| 軸 距(mm)： |
3815 |
后 輪 距(mm)： | 1425 |
| 駕駛室乘人數： | 2+3(人) | 彈簧片數： | 8/6+5 |
| 輪 胎 數： | 6 | 軸 荷： | 2090/4720 |
| 輪胎規格： | 7.00R16,7.00R16LT 14PR | ||
| 整車說明： | 備注：隨底盤選裝一種僅變化前面板、前格柵、前組合燈具的駕駛室;罐體總容積:1.838立方米;水罐載液量為1250kg;罐體容積:1.25立方米;罐體尺寸(長×寬×高):1210×1000×1080(mm);B類泡沫罐載液量為600kg;罐體容積:0.588立方米;罐體尺寸(長×寬×高):570×1000×1080(mm);B類泡沫液密度為1.02g/mL;消防員按75千克/人計算;裝液壓制動系統時,ABS及其控制器型號/生產企業對應關系為::APG3550500A/浙江亞太機電股份有限公司,CM4YL/廣州瑞立科密汽車電子股份有限公司;裝氣壓制動系統時,ABS及其控制器型號/生產企業對應關系為:CM4XL-4S/4M/廣州瑞立科密汽車電子股份有限公司;側面防護及后下部防護裝置材料材質:Q235,側面防護為整體式結構;后下部防護裝置連接方式:螺栓連接;斷面尺寸(寬×高):100×100(mm),離地高度:445mm;主要專用裝置有消防泵,消防炮. | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量(ml) | 功率(kw) |
| 4KH1CN6LB | 慶鈴五十鈴發動機有限公司 |
2999 |
88 |
|
底盤配置 |
采用慶鈴原廠雙排座駕駛室，配備慶鈴五十鈴4KH1CN6LB（120馬力、國六排放標準），五十鈴MSB五檔變速箱，2噸級前橋/4噸級后橋，7.00R16鋼絲胎，方向助力，原廠空調，雙回路液壓制動，ABS，剎車間隙自動調整臂，安全帶未系及剎車片磨損報警裝置（符合GB7258-2017新規）。 |
|
選裝配置 |
（1）選裝600P駕駛室 （2）選裝氣壓制動 |
|
機構 |
平頭、四開門，原廠雙排座四開門 |
|
|
司乘人數 |
2+3人 |
|
|
方向盤位置 |
左置 |
|
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 附加電源開關；
|
|

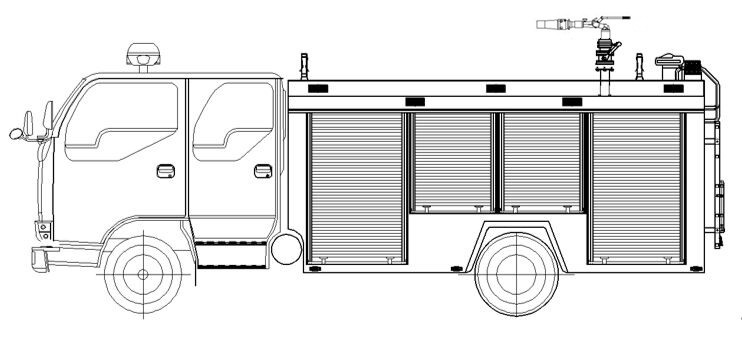

總體布置 |

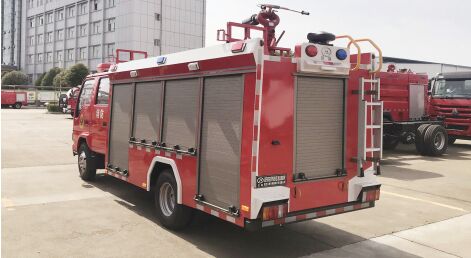

整車由消防員乘員室和車身兩大部分組成，車身布置采用整體框架式結構，內藏水罐，兩邊為器材箱，后部為水泵房，罐體為平行長方體廂式容罐。 |
|
|
|

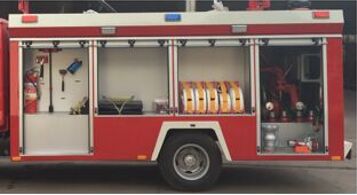

器材箱
器材箱位于乘員室后部，兩邊設鋁合金卷簾門（采用五簾門布局），內有照明燈。器材室內根據需求設儲物盒。

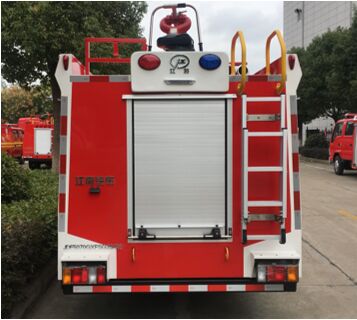

泵房
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
保溫位置：安裝燃油加熱器（根據客戶需求選裝）
爬梯及上車拉手
爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。
水罐：
容量
1500L（PM20）
材質
優質碳鋼（鋼板厚度3mm）
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置
溢流口：設DN40溢流口1個
放余水口：設1個DN25水罐放余水口配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管DN100閥門手動控制(可選裝氣動），設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動）
泡沫罐：
容量
1000L（PM20）
材質
優質碳鋼（鋼板厚度3mm）
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置
溢流口：設DN40溢流口1個
放余液口：設1個DN25放余液口配球閥
出泡沫口：設1個DN40泡沫罐到泵出泡沫管
水系統-消防泵：
消防泵型號
CB10/30型低壓消防泵
形式
低壓離心式
額定流量
30L/s @1.0MPa
出口額定壓力
1.0MPa
最大吸深
7m
引水裝置
自帶滑片泵
引水時間
最大吸深時≤50s
管路系統：
管道材質
優質無縫碳鋼管
吸水管路
泵房后側設1個DN100吸水口
注水管路
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路
泵房左右兩側各設1個DN65出水口，帶截止閥和捫蓋
冷卻水管路
配有冷卻取力器的冷卻水管路及控制閥
滅火裝置-消防炮：
消防炮型號
PL24W
制造商
成都威斯特消防機械有限公司
回轉角度
360°水平回轉
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
24L/S
射程
水≥45m，水和泡沫≥40m
消防控制系統：
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制
水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵房內控制
上裝總電源開關、參數顯示、狀態顯示
控制面板主要包括駕駛室控制和泵室控制兩部分
電器設備：
附加電 器
設獨立電路
輔助照明
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等

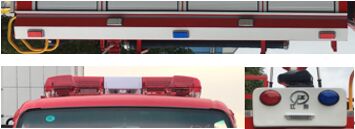

頻閃燈
車身兩側安裝紅、藍兩色頻閃燈
警示裝置
長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
|
附加電 器 |
設獨立電路 |
|
|
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
|
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
|
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部 |
|
|
警報器，其控制盒在駕駛員前下方 |
||
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
|
罐體容積（L）：2000+1000 隨車器材：21項 消防泵型號：CB10.30常壓泵
流量/壓力：30L/s@1.0MPa 最大吸水深度： 7m
最大吸深水時間：≤35s 消防炮型號：PL24（水泡兩用消防炮） 流量：24L/s 有效射程：水≥45m，水和泡沫≥40m |
