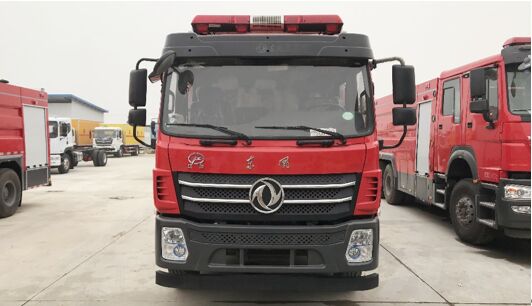

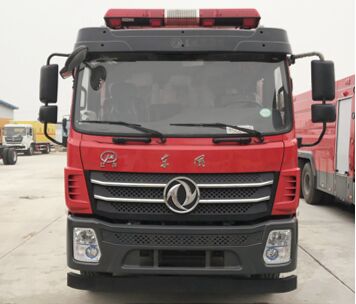

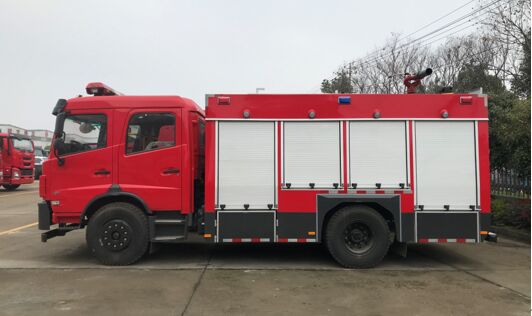

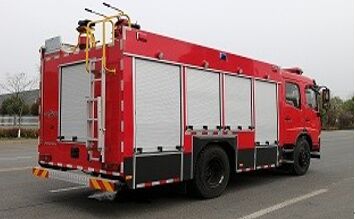

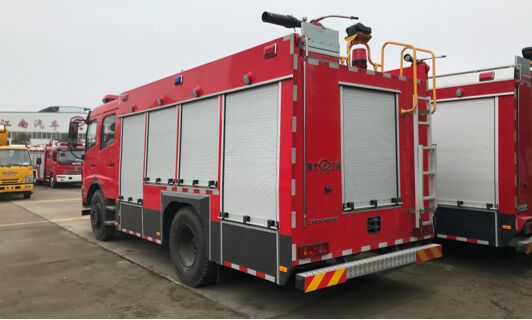

江特牌JDF5140GXFPM55/E6型泡沫消防車
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】
| 東風5.5噸泡沫消防車（國六標準-免征車型） | |||
| 產品名稱： | JDF5140GXFPM55/E6型泡沫消防車 | 外形尺寸： | 7680×2500×3460 |
| 底盤型號： | EQ1160GSZ6DJ | 罐體容量寸(L)： | 4000+1500 |
| 總 質 量： |
14100 |
接近/離去角(°)： |
18/12 |
| 額定質量： |
5300 |
前懸/后懸： | 1475/2255 |
| 整備質量： |
8350 |
最高車速(km/h)： |
89 |
| 排放標準： | GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | EQ1160GSZ6DJ | 燃料種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： |
1860 |
| 軸 距： |
3950 |
后 輪 距： | 1800 |
| 駕駛室乘人數： | 3+3(人) | 彈簧片數： | 8/10+8 |
| 輪 胎 數： | 6 | 軸 荷： | 4750/9350 |
| 輪胎規格： | 9.00R20 16PR | ||
| 整車說明： | 備注：罐體容積:5.272立方米,水罐容積:3.850立方米,水罐尺寸:2100×1420×1350mm,泡沫液罐容積:1.422立方米,泡沫液罐尺寸:775×1420×1350mm。整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:470mm。ABS生產廠家;東科克諾爾商用車制動系統(十堰)有限公司, 浙江萬安科技股份有限公司,型號:3631010-C2000, VIE ABS-Ⅱ。主要專用裝置有消防泵、消防炮。 | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| YCS04180-68 | 廣西玉柴機器股份有限公司 |
4156 |
132 |
|
底盤配置：采用東風隨專K6駕駛室，多功能方向盤，電動波，中控門鎖，空調，氣囊座椅，玉柴YCS04180-68（180馬力）柴油發動機，軸距3950mm，法士特小八檔變速箱，2.8t前橋/8t后橋，9.00鋼絲胎，斷氣剎，行駛記錄儀。。 上裝配置：該車采用內藏式罐體結構，車身前部為水罐+器材箱，后部為泵房（泵房與器材廂采用九簾門布局）。載液罐體為優質碳鋼，與底盤采用彈性連接，罐體總?cè)萘?500L，裝備了上海雄真消防設備有限公司生產CB10/40-XZ型消防泵，額定流量40L/S，車頂安裝成都威斯特消防機械有限公司生產的PS30W型車用消防炮。該車特點是機動靈活、操控性好、維修簡便。 隨車器材：隨車配備21項常規消防器材。 |
|
機構 |
平頭、四開門，原廠單排座改為雙排座四開門 |
|
|
司乘人數 |
3+3人 |
|
|
方向盤位置 |
左置 |
|
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 附加電源開關；
|
|
總體布置 |

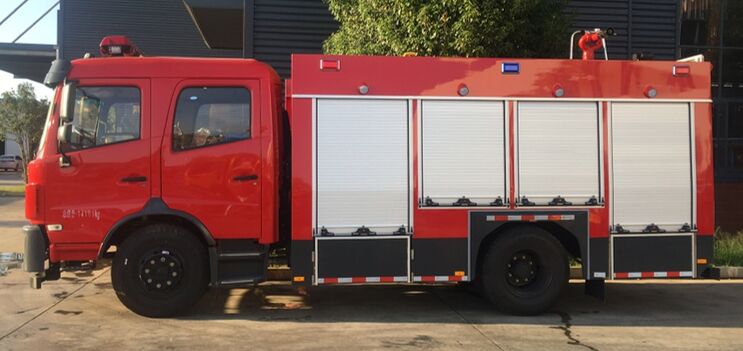

整車由消防員乘員室和車身兩大部分組成，車身布置采用整體框架式結構，內藏水罐，兩邊為器材箱，后部為水泵房，罐體為平行長方體廂式容罐。 |
|
|
|
器材箱

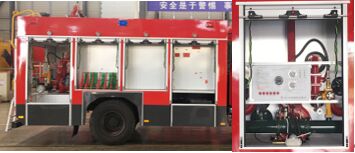

器材箱位于乘員室后部，兩邊設鋁合金卷簾門（采用五簾門布局），內有照明燈。器材室內根據需求設儲物盒。
泵房

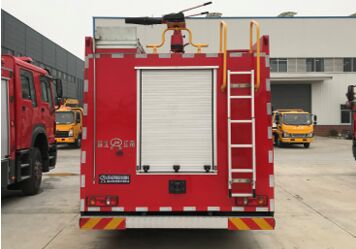

泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
保溫位置：安裝燃油加熱器（根據客戶需求選裝）
爬梯及上車?yán)?/span>
爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。
水罐：
容量
4000L（PM55）
材質
優質碳鋼（鋼板厚度底板5mm，側板4mm，頂板4mm）
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置
溢流口：設DN40溢流口1個
放余水口：設1個DN25水罐放余水口配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管DN125閥門手動控制(可選裝氣動），設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動）
泡沫罐：
容量
1500L（PM55）
材質
優質碳鋼（鋼板厚度底板5mm，側板4mm，頂板4mm）
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置
溢流口：設DN40溢流口1個
放余液口：設1個DN25放余液口配球閥
出泡沫口：設1個DN40泡沫罐到泵出泡沫管

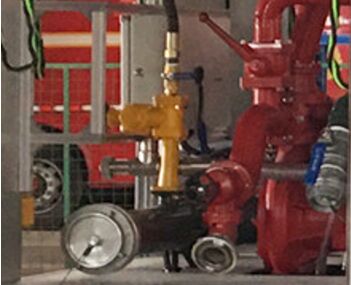

水系統-消防泵：
消防泵型號
CB10/40型低壓消防泵
形式
低壓離心式
額定流量
40L/s @1.0MPa
出口額定壓力
1.0MPa
最大吸深
7m
引水裝置
自帶滑片泵
引水時間
最大吸深時≤50s
管路系統：
管道材質
優質無縫碳鋼管
吸水管路
泵房后側設1個DN125吸水口
注水管路
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路
泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋
冷卻水管路
配有冷卻取力器的冷卻水管路及控制閥
滅火裝置-消防炮：
消防炮型號
PL8/32W
制造商
成都威斯特消防機械有限公司
回轉角度
360°水平回轉
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
32L/S
射程
水≥48m，泡沫≥60m
消防控制系統：
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制
水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵房內控制
上裝總電源開關、參數顯示、狀態顯示
控制面板主要包括駕駛室控制和泵室控制兩部分
電器設備：
附加電 器
設獨立電路
輔助照明
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈
車身兩側安裝紅、藍兩色頻閃燈
警示裝置
長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
|
附加電 器 |
設獨立電路 |
|
|
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
|
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
|
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部 |
|
|
警報器，其控制盒在駕駛員前下方 |
||
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
|
罐體容積（L）：4000+1500 隨車器材：21項 消防泵型號：CB10.40常壓泵
流量/壓力：40L/s@1.0MPa 最大吸水深度： 7m
最大吸深水時間：≤35s 消防炮型號：PL8/32（水泡兩用消防炮） 流量：32L/s 有效射程：水≥60m，水和泡沫≥48m |
