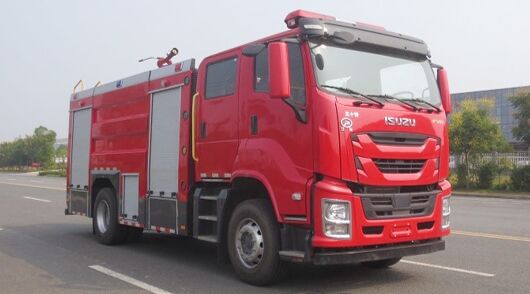

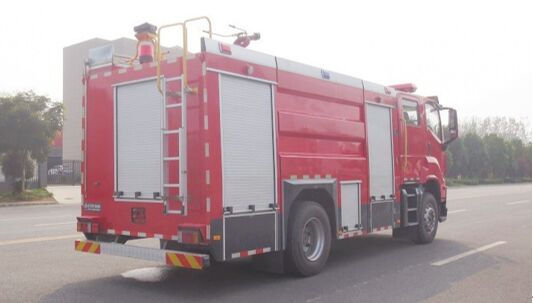

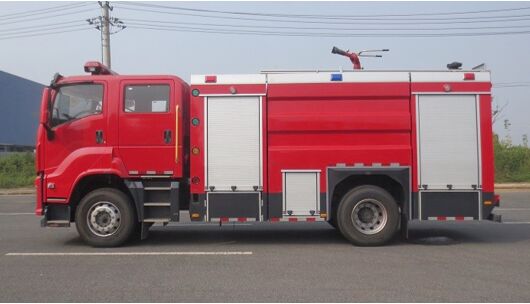

江特牌JDF5172GXFSG60/Q6型水罐消防車
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】
| JDF5172GXFSG60/Q6型水罐消防車（國六標準） | |||
| 產品名稱： | 五十鈴6.5噸水罐消防車 | 外形尺寸： | 8110×2540×3600 |
| 底盤型號： | QL1180EQFRY | 罐體容量寸(L)： | 6500 |
| 總 質 量： |
16925 |
接近/離去角(°)： |
17/10 |
| 額定質量： | 6300 | 前懸/后懸： | 1370/2240 |
| 整備質量： |
10250 |
最高車速(km/h)： |
95 |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | QL1180EQFRY | 燃料種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： |
2060 |
| 軸 距： | 4500 | 后 輪 距： | 1855 |
| 駕駛室乘人數： | 2+3(人) | 彈簧片數： | 7/6+8 |
| 輪 胎 數： | 6 | 軸 荷： | 5625/11300 |
| 輪胎規格： | 295/80R22.5 16PR | ||
| 整車說明： | 備注：罐體容積為6.3立方米,罐體尺寸:2020×2400×1360mm。ABS型號:APG3550500H1,ABS8.8 ECU 24V;ABS生產企業:浙江亞太機電股份有限公司,東科克諾爾商用車制動系統(十堰)有限公司;整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:400mm;主要專用裝置有消防泵,消防炮。 | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| 6HK1-TCG6 | 五十鈴(中國)發動機有限公 |
7790 |
177 |

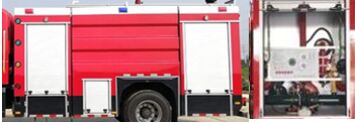

器材箱和泵室：
器材箱
器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具
泵房
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
保溫位置：安裝燃油加熱器（根據客戶需求選裝）

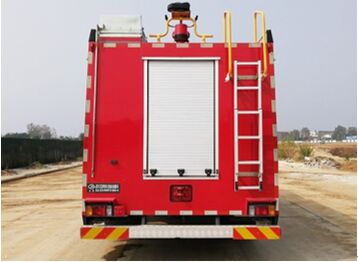

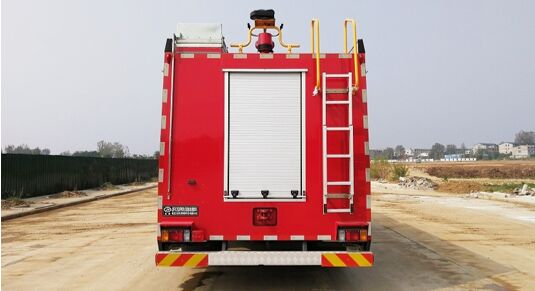

爬梯及上車拉手
爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。
水罐：
容量
6500kg（SG60）
材質
優質碳鋼（厚度底板5mm，側板4mm，頂板4mm）
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置
溢流口：設DN40溢流口1個
放余水口：設1個DN25水罐放余水口配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管DN150閥門手動控制(可選裝氣動），設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動）
水系統-消防泵：
消防泵型號
CB10/40型低壓消防泵
形式
低壓離心式
額定流量
40L/s @1.0MPa
出口額定壓力
1.0MPa
最大吸深
7m
引水裝置
自帶滑片泵
引水時間
最大吸深時≤50s
管路系統：
管道材質
優質無縫碳鋼管
吸水管路
泵房左右兩側設1個DN125吸水口
注水管路
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路
泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋
冷卻水管路
配有冷卻取力器的冷卻水管路及控制閥
滅火裝置-消防炮：
消防炮型號
PS8/40
制造商
成都威斯特消防機械有限公司
回轉角度
360°水平回轉
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
40L/S
射程
水≥65m
消防控制系統：
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制
水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵房內控制
上裝總電源開關、參數顯示、狀態顯示
控制面板主要包括駕駛室控制和泵室控制兩部分
電器設備：
附加電 器
設獨立電路
輔助照明
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈
車身兩側安裝紅、藍兩色頻閃燈
警示裝置
長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
|
附加電 器 |
設獨立電路 |
|
|
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
|
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
|
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部 |
|
|
警報器，其控制盒在駕駛員前下方 |
||
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
|
|
|
罐體容積（L）：6500 隨車器材：19項 消防泵型號：CB10.40常壓泵
流量/壓力：40L/s@1.0MPa 最大吸水深度： 7m
最大吸深水時間：≤35s 消防炮型號：SP40（消防水炮） 流量：40L/s 有效射程：≥65m/1.0MPa |
|
|
