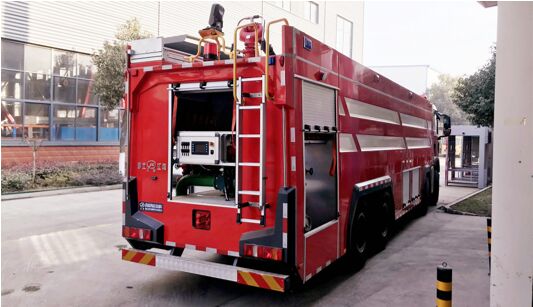

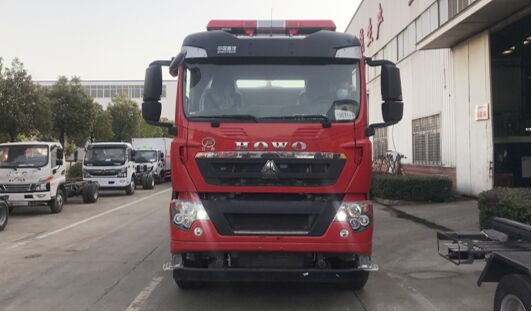

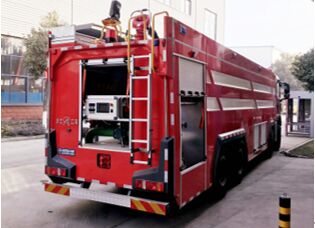

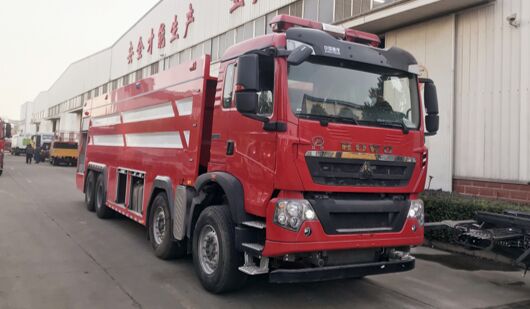

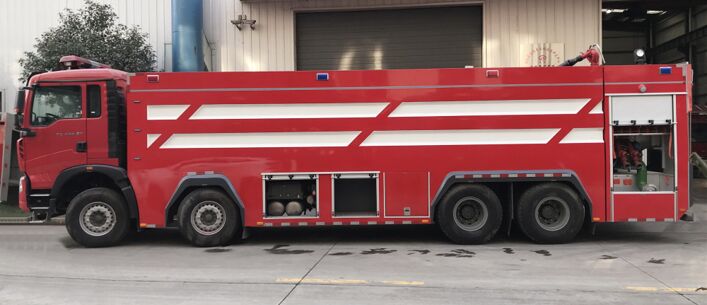

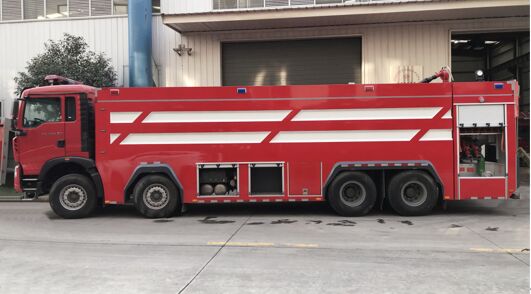

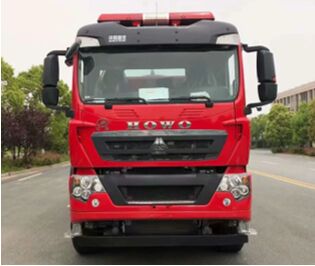

江特牌JDF5420GXFSG240/Z6型水罐消防車
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】
| 重汽豪沃24噸水罐消防車（國六標準-免征車型） | |||
| 產品型號： | JDF5420GXFSG240/Z6型水罐消防車 | 外形尺寸(mm)： | 11900×2550×3600 |
| 底盤型號： |
ZZ5447TXFV466MF1 |
罐體容量(L)： | 24000 |
| 總 質 量(kg)： |
42000 |
接近/離去角(°)： |
19/9 |
| 額定質量(kg)： | 24000 | 前懸/后懸(mm)： | 1500/2450 |
| 整備質量(kg)： |
17850 |
最高車速(km/h)： |
95 |
| 排放標準： | GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | ZZ5447TXFV466MF1 | 燃料種類： | 柴油 |
| 軸 數： |
4 |
前 輪 距(mm)： |
2110/2110 |
| 軸 距(mm)： |
1950+4600+1400 |
后 輪 距(mm)： | 1855/1855 |
| 駕駛室乘人數： | 2(人) | 彈簧片數： | 11/11/12 |
| 輪 胎 數： |
12 |
軸 荷： | 9000/8600/12300/12100 |
| 輪胎規格： | 385/65R22.5/315/80R22.5 18PR,385/65R22.5/12.00R20 18PR | ||
| 整車說明： | 備注：罐體容積:24.000立方米,罐體尺寸:7110×2440×1450mm。整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:395mm。ABS系統控制器生產企業/型號為威伯科(上海)管理有限公司/4460046300。主要專用裝置有消防泵、消防炮。 | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量(ml) | 功率(kw) |
|
MC11.44-60 |
重汽集團有限公司 |
10518 |
327 |
乘員室
|
機構 |
平頭、四兩開門，原廠單排座駕駛室 |
|
|
司乘人數 |
2+4人 |
|
|
方向盤位置 |
左置 |
|
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 附加電源開關；
|
|
總體布置 |
整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為罐體，后部為泵房，罐體為平行六面體廂式容罐 |
|
|
|
器材箱
器材箱位于車身尾部，兩邊設鋁合金卷簾門（采用三簾門布局），內有照明燈。器材室內根據需求設儲物盒。

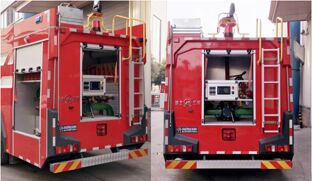

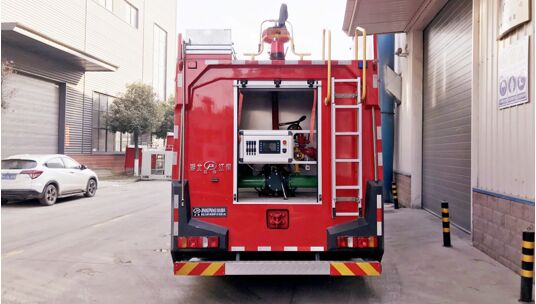

泵房
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
保溫位置：安裝燃油加熱器（根據客戶需求選裝）
爬梯及上車拉手
爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。
水罐：
容量
24000L（SG240）
材質
優質碳鋼（厚度底板5mm，側板4mm，頂板4mm）
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置
溢流口：設DN40溢流口1個
放余水口：設1個DN25水罐放余水口配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管DN150閥門手動控制(可選裝氣動），設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動）
水系統-消防泵：
消防泵型號
CB10/80-1RS型低壓車用消防泵
形式
低壓離心式
額定流量
80L/s @1.0MPa
出口額定壓力
1.0MPa
最大吸深
7m
引水裝置
自帶滑片泵
引水時間
最大吸深時≤50s
管路系統：
管道材質
優質無縫碳鋼管
吸水管路
泵房左右兩側設1個DN150吸水口
注水管路
水罐左右兩側各設1個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路
泵房左右兩側各設1個DN65及1個DN80出水口，帶截止閥和捫蓋
冷卻水管路
配有冷卻取力器的冷卻水管路及控制閥

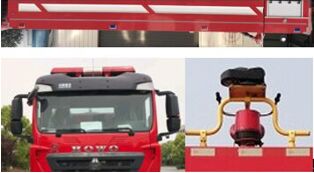

滅火裝置-消防炮：
消防炮型號
PS80W
制造商
成都威斯特消防機械有限公司
回轉角度
360°水平回轉
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
80L/S
射程
水≥85m
消防控制系統：
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制
水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵房內控制
上裝總電源開關、參數顯示、狀態顯示
控制面板主要包括駕駛室控制和泵室控制兩部分
電器設備：
附加電器
設獨立電器
輔助照明
消防員室、水泵房及器材箱分別設有照明燈，
操縱儀表板上設有照明、指示燈等
頻閃燈
車身兩側安裝紅、藍兩色頻閃燈
警示裝置
長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
|
附加電器 |
設獨立電器 |
|
|
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈， 操縱儀表板上設有照明、指示燈等 |
|
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
|
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部 |
|
|
警報器，其控制盒在駕駛員前下方 |
||
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
|
|
