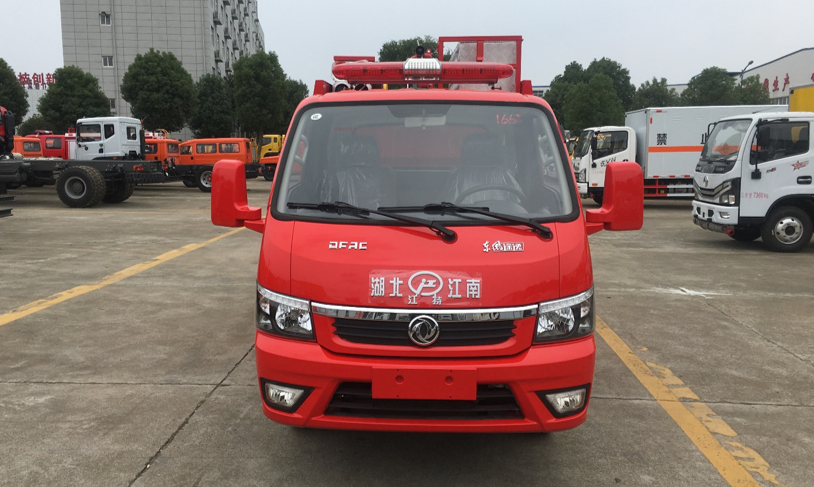

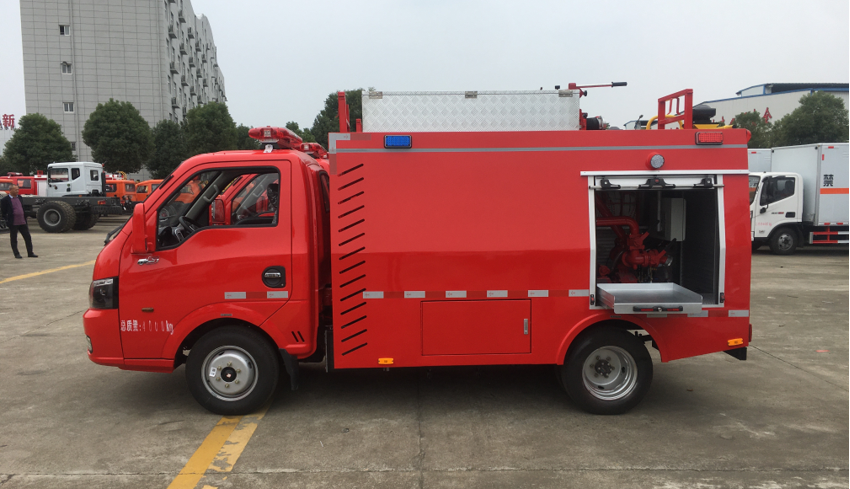

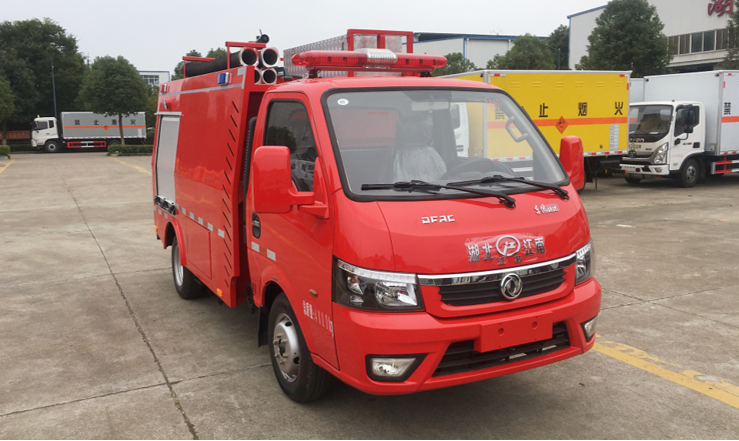

江特牌JDF5041GXFSG10/E6型水罐消防車
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】
| 東風途逸微型消防車（國六標準-免征車型） | |||
| 產品型號： | JDF5041GXFSG10/E6型水罐消防車 | 外形尺寸(mm)： | 5095×1770×2550 |
| 底盤型號： | EQ1045SJ16DC | 罐體容量寸(L)： | 1000 |
| 總 質 量(kg)： |
4000 |
接近/離去角(°)： |
20/25 |
| 額定質量(kg)： | 1000 | 前懸/后懸(mm)： | 1190/1020 |
| 整備質量(kg)： |
2850 |
最高車速(km/h)： |
100 |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | EQ1045SJ16DC | 燃料種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距(mm)： |
1369 |
| 軸 距(mm)： | 2800 | 后 輪 距(mm)： | 1242 |
| 駕駛室乘人數： | 2(人) | 彈簧片數： | 3/5 |
| 輪 胎 數： | 6 | 軸 荷： | 1450/2910 |
| 輪胎規格： | 185R15LT 8PR,6.00R15 10PR,6.00R15LT 10PR | ||
| 整車說明： | 備注：后伸:85mm;罐體容積:1.0立方米;罐體尺寸:605×1580×1090(mm);ABS型號/廠家:APG3550500A/浙江亞太機電股份有限公司,ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公;側面防護及后下部防護裝置材料材質:Q235,側面防護為整體式結構;后下部防護裝置連接方式:螺栓連接,斷面尺寸(寬×高):50×100(mm),離地高度:435mm;主要專用裝置有消防泵,消防炮. | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量(ml) | 功率(kw) |
| Q23-95E6 | 安徽全柴動力股份有限公司 |
2300 |
70 |
|
底盤配置 |
采用東風汽車股份有限公司途逸系列二類底盤改裝，配備1650原廠單排座駕駛室，全柴95馬力柴油發動機，2800軸距，5檔變速箱，185R15真空胎（后雙輪），1.5噸級前橋/3噸級后橋，方向助力、中控門鎖、電動門窗、定速巡航、藍牙電話、LED日間行車燈、ABS、原廠空調。 |
乘員室
|
機構 |
平頭、雙開門，原廠單排座雙開門 |
|
|
司乘人數 |
2人 |
|
|
方向盤位置 |
左置 |
|
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 附加電源開關；
|
器材箱
器材箱位于泵房兩側，兩邊設鋁合金卷簾門，內有照明燈。器材室內根據需求設儲物盒。

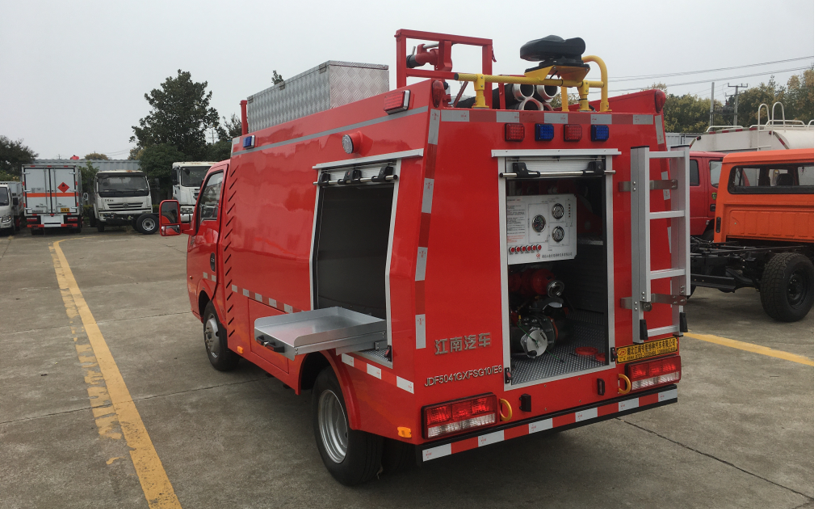

泵房
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
平拖位置：安裝手抬泵（根據客戶需求選裝）

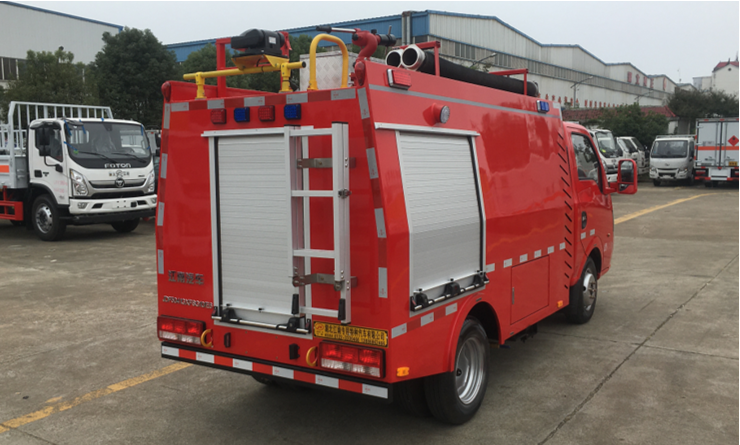

爬梯及上車拉手
爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。
水罐：
容量
1000L（SG10）
材質
優質碳鋼（鋼板厚度3mm）
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置
溢流口：設DN40溢流口1個
放余水口：設1個DN25水罐放余水口配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管DN100閥門手動控制，設1個水泵至水罐充水管DN65閥門手動控制
水系統-消防泵：
消防泵型號
CB10/20型低壓消防泵
形式
低壓離心式
額定流量
20L/s @1.0MPa
出口額定壓力
1.0MPa
最大吸深
7m
引水裝置
自帶滑片泵
引水時間
最大吸深時≤50s
管路系統：
管道材質
優質無縫碳鋼管
吸水管路
泵房左右兩側設1個DN125吸水口
注水管路
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路
泵房左右兩側各設1個DN65出水口，帶截止閥和捫蓋
冷卻水管路
配有冷卻取力器的冷卻水管路及控制閥
滅火裝置-消防炮：
消防炮型號
PS20W
制造商
成都威斯特消防機械有限公司
回轉角度
360°水平回轉
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
20L/S
射程
水≥50m
消防控制系統：
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制
水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵房內控制
上裝總電源開關、參數顯示、狀態顯示
控制面板主要包括駕駛室控制和泵室控制兩部分
電器設備：
附加電 器
設獨立電路
輔助照明
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈
車身兩側安裝紅、藍兩色頻閃燈
警示裝置
長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
|
附加電 器 |
設獨立電路 |
|
|
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
|
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
|
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部 |
|
|
警報器，其控制盒在駕駛員前下方 |
||
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
|
|
|
罐體容積（L）：1000-1500 隨車器材：13項 消防泵型號：CB10.20常壓泵
流量/壓力：20L/s@1.0MPa 最大吸水深度： 7m
最大吸深水時間：≤35s 消防炮型號：SP20（消防水炮） 流量：20L/s 有效射程：≥50m/1.0MPa |
